工法特點：n

工法主要特點是科學性、先進性、創新性和實用性。

1.科學性：工法是對豐富的手術室建設實踐活動經驗的升華和提高，工法流程符合《醫院潔凈手術部建筑技術規范》（GB50333-2013）要求：潔凈手術室的建設應注重空氣凈化處理和醫療系統運行的安全、可靠性這兩個關鍵環節。

2.先進性：手術室等電位聯結和IT電源配備是保證醫療系統運行的安全、可靠性的先進措施。

1）手術室等電位聯結

按照IEC標準，把手術室內金屬結構件、管道、電纜外皮以及接電氣設備外殼的PE線等互相連通，并根據需要輔以其他措施，形成類似飛機機身的準等電位法拉第籠，以此法拉第籠的電位作為參考電位，以等電位聯結代替大地，以達到接近飛機電氣裝置的電氣安全和抗干擾水平。既能防止人身電擊、電氣火災和爆炸等危害，又能使各類電氣系統、醫療系統正常運行，發揮起應有作用。而非采用“等電位接地”這種不恰當?shù)淖龇ǎS多手術室專業供應商在此存在技術盲點，這是在手術室設計和安裝時應注意澄清的模糊概念。

2）手術室采用IT電源

采用IT系統沒有必要在發生第一次接地故障時就切斷電源，這是因?yàn)镮T電源端不做系統接地或經高阻抗接地。當系統內發生第一次接地故障時，故障電流沒有直接返回電源的通路，只能通過另外兩個非故障相導體對地的電容返回電源。由于容抗甚大，電容電流甚小，不引發電擊危險，只報警而不需切斷電源，可維持供電的不間斷，保證手術中重要設備的連續供電。只在發生第二次接地故障轉變成相間短路時，才切斷電源。普通手術室專業供應商常規做法是只在Ⅰ級手術室采用IT電源，在其它手術室和潔凈輔房供電回路內采用RCD保護，理由是《醫院潔凈手術部建筑技術規范》（GB50333-2013）8.3.4中第2條：心臟外科手術室必須設置有隔離變壓器的功能性接地系統。這種做法是不科學的，規范在此存在缺陷。在外科手術的設備回路、ICU、CCU等維持病人生命的醫療設備回路內是不允許安裝RCD的，比如胸腔手術設備的正常泄漏電流僅允許為0.01mA，發生接地故障時的故障電流僅允許為0.05mA，RCD的動作靈敏度遠不能滿足這一要求。相反，它可能發生的誤動作卻能導致供電中斷引發醫療事故。

3.創新性

運用現場測繪和電腦三維科技模擬手術室設備、設施、風、水、電、氣構配件、建筑結構、裝飾六面體在空間的布局配合，保證設備、設施工作安全距離、操作、維護空間，保證安裝工作一次成功率。

4.實用性

工法流程中運用的工具、技術都是工程設計、施工中易于掌握的，培訓之后很快就能運用于實踐，迅速提高產能和一次檢測驗收成功率，為企業和醫院創造效益。

適用范圍：

適用于醫院潔凈手術室、DSA手術室、MRI手術室、ICU、CCU、NICU、中心供應室、層流病房建設。

施工工藝流程及操作要點：

施工工藝流程：

一體化潔凈手術室整體施工流程

施工操作要點：

現場測繪、三維模擬、放線：

1.引測標高基準線+1.0米于手術室安裝區域的砼結構墻柱上。

2.根據手術室平面放線圖，在地面彈出手術室縱橫基準線，遵循先手術室，后輔房、走廊。先房間輪廓后細部的原則放線。放線允許偏差為手術室長寬誤差控制在2mm內，對角線誤差控制在4mm內。

3.由于潔凈手術室存在空調系統大風量、低溫差、手術裝備集中布置特點，使得手術室吊頂內、隔墻內空間資源彌足珍貴。因此對安裝空間需要統籌規劃。測繪手術室吊頂內、隔墻內空間圖，依據規范要求的專業安全間距、操作、維護間距，利用電腦三維技術模擬布置設備、設施位置和風、水、電、氣專業管道的走向、平面轉彎、立面翻彎，在消除彼此空間干涉后，確定專業設備、管路綜合布置圖，指導后期加工制作和安裝工作，提高一次安裝成功率。

裝飾工程施工操作要點：

1.手術室用材要求

1）手術室墻面用材要求

材料性能和手術室使用環境的溫濕度相協調，不易開裂、阻燃、易清洗和耐碰撞、防潮防霉。

2）手術室頂面用材要求，同墻面要求

3）手術室地面用材要求

采用耐磨、防滑、耐腐蝕、易清洗、不易起塵與不開裂的材料制作，具有抗靜電性能。

2.手術室圍護鋼架安裝

1）墻體鋼骨架

鋼龍骨垂直度允許偏差為：2mm/2m。

鋼龍骨平整度允許偏差為：2mm/2m。

鋼骨架安裝要點圖

2）吊頂鋼骨架

暗龍骨吊頂骨架操作要點和允許偏差

3. 無影燈、吊塔底座安裝

無影燈、吊塔底座安裝應符合下列規定：

固定燈座的螺栓數量不少于燈具法蘭底座上的固定孔數，且螺栓直徑與底座孔徑相適配。螺栓采用雙螺母鎖固。

在混凝土結構上螺栓與主筋相焊接或?qū)⒙菟┒藦澢c主筋綁扎錨固；或使用化學螺栓、膨脹螺栓把底座與砼結構相連接。參見圖-無影燈吊塔底座安裝節點圖。

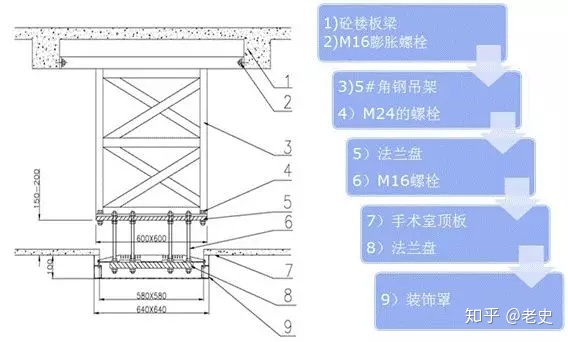

無影燈吊塔底座安裝節點圖

4. 手術室墻頂板安裝

墻頂板在手術室圍護鋼架及墻頂內各專業管道、設備安裝完畢，做完相關專業檢查、試驗、檢測并隱蔽驗收后，才能安裝。

手術室墻板安裝允許偏差

5.手術室門和固定設施安裝

固定手術室感應門、手推門門框鋼骨架采用鍍鋅矩形鋼管50×30×1.5mm，感應門軌道橫梁采用8#槽鋼。防撞電眼安裝在離地600mm高度，光線發射和接受器要對正。固定設施背面、側面需要黏貼紙面石膏板。

感應氣密門安裝允許偏差

6.手術室地材鋪設

1）自流平施工要點

自流平施工要點（一）

自流平施工要點（二）

2）地材鋪設要點

地材鋪設要點（一）

地材鋪設要點（二）

7.手術室整體噴涂

油漆施工前：檢查油漆的存儲、攪拌、混合、稀釋等步驟是否符合要求，油漆粘度是否符合施工要求，通讀并熟悉油漆使用說明及安全指引。檢查環境狀況是否符合施工要求。用濕度計檢查環境相對濕度。表面溫度計檢查表面溫度。露點對照表查出露點。施工溫度控制在15~38℃之間，濕度在80%之下。

噴漆前應先將門窗、設施等部位進行遮擋。噴陽角時先在端部自上而下地垂直噴涂，然后再水平噴涂。噴陰角時，不要對著角落直噴，這樣會使角落深處兩邊涂層過薄，而角落外部涂層過厚。應當分別從角的兩邊，由上而下垂直噴一下，然后再沿水平方向噴涂。垂直噴涂時，噴嘴離角部要遠一些，以便產生的噴霧剛好在角的頂部交融，不會產生流墜，噴涂頂棚時，為了防止涂料飄落在身上，應盡量向后站立。噴槍傾斜度不宜過大，以免影響出料。

后一槍噴涂涂層壓住前一槍涂層的1/2，以使涂層厚薄一致。噴嘴與噴涂面一般應相距30cm左右。噴頭與基層要保持垂直狀態。噴槍移動方向就與基層平行，不能呈弧形移動，否則噴出的涂層中間厚，兩邊薄。操作時應先移動噴槍再扣板機，松開板機后噴槍才停止移動，以免每一排涂層首尾過厚。

噴嘴在使用中若有堵塞，要用竹簽疏通，嚴禁使用硬鋼絲或鐵釘，以免壞噴嘴等形狀，降低其精密度，影響噴涂效果。噴槍用畢立即用水或稀釋劑清洗。

顏色均勻一致。光澤均勻一致、光滑。無刷紋。不允許有裹棱、流墜、皺皮。裝飾線分色線直線度允許偏差為1mm。

手術室整體無菌噴涂工藝流程

8.安裝間隙處理

手術室燈具、攝像頭、風口、固定裝備和墻、頂面板之間的安裝間隙以及地材上墻踢腳與墻板之間的縫隙必須使用環保型耐候密封膠嵌壓密室，防止漏風，以維持室內正負壓差要求。

凈化空調風管系統施工操作要點：

1.風管系統清潔要求

在凈化空調系統制作安裝全過程中，把施工環境、材料、成品清潔衛生工作納入流程中，作為一項不可缺少的工作，可以有效延長系統中各級過濾器壽命，提高手術室空氣潔凈品質。

2.材料品質控制

凈化空調工程所使用的主要原材料、成品、半成品和設備的進場，必須對其進行驗收。驗收應經監理工程師認可，并應形成相應的質量記錄。

風管系統制作安裝全程清潔要求

3. 風管支吊架要求

1）風管水平安裝，直徑或長邊尺寸小于等于400mm，間距不應大于4m。大于400mm，不應大于3m。

2）風管垂直安裝，間距不應大于4m，單根直管至少應有2 個固定點。

3）支、吊架不宜設置在風口、閥門、檢查門及自控機構處，離風口或插接管的距離不宜小于200mm。

4）當水平懸吊的主、干風管長度超過20m 時，應設置防止擺動的固定點，每個系統不應少于1 個。

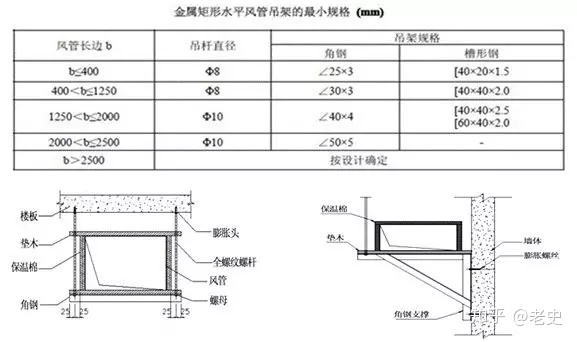

圖-風管支吊架要求

4. 風管彎管要求

矩形風管彎管的制作，一般應采用曲率半徑為一個平面邊長的內外同心弧形彎管。當平面邊長大于500mm 時，且內弧半徑與彎管平面邊長(a)之比（r/a）小于或等于0.25 時應設置導流片。導流片弧度應與彎管弧度相等，迎風邊緣應光滑，片數及設置位置應按圖-內外弧形矩形彎管導流片設置要求。

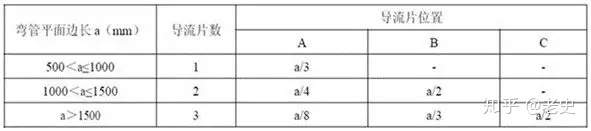

圖-內外弧形矩形彎管導流片設置要求

5. 風管軟接要求

圖-軟接要求

6. 閥門安裝要求

1）各類風閥應安裝在便于操作及檢修的部位，安裝后的手動或電動操作裝置應靈活、可靠，閥板關閉應保持嚴密。

2）防火閥直徑或長邊尺寸大于等于630mm 時，宜設獨立支、吊架。

3）閥門安裝的位置、進出口方向應正確，并便于操作。連接應牢固緊密，啟閉靈活。成排閥門的排列應整齊美觀，在同一平面上的允許偏差為3mm。

4）電動、氣動等自控閥門在安裝前應進行單體的調試，包括開啟、關閉等動作試驗。

圖-閥門安裝要求

7. 高靜壓風機盤管安裝要求

機組安裝前宜進行單機三速試運轉及水壓檢漏試驗。試驗壓力為系統工作壓力的1.5 倍，試驗觀察時間為2min，不滲漏為合格。

機組應設獨立支、吊架，安裝的位置、高度及坡度應正確、固定牢固。

機組與風管、回風箱或風口的連接，應嚴密、可靠。

圖-高靜壓風機盤管安裝要求

8. 潔凈送風天花、風口安裝要求

1）應設獨立的吊桿，并有防晃動的固定措施。

2）安裝的水平度允許偏差為1/1000，高度的允許偏差為±1mm。

3）安裝在吊頂上，其四周與頂板之間應設有密封及隔振措施。

4）風口安裝前應清掃干凈，其邊框與建筑頂棚或墻面間的接縫處應加設密封墊料或密封膠，不應漏風。

5）帶高效過濾器的送風口，應采用可分別調節高度的吊桿。

6）風口與風管的連接應嚴密、牢固，與裝飾面相緊貼。表面平整、不變形，調節靈活、可靠。

7）墻體下部回風口洞口上邊高度不應超過地面之上0.5m，洞口下邊離地面不應低于0.1m。

9. 凈化空調水系統安裝

1）鍍鋅鋼管應采用螺紋連接。當管徑大于DN100 時，可采用卡箍式、法蘭或焊接連接，但應對焊縫及熱影響區的表面進行防腐處理。

2）空調工程水系統的設備與附屬設備、管道、管配件及閥門的型號、規格、材質及連接形式應符合設計規定。

3）管道與設備的連接，應在設備安裝完畢后進行，與水泵、空調機組的接管必須為柔性接口。柔性短管不得強行對口連接，與其連接的管道應設置獨立支架。

4）冷熱水及冷卻水系統應在系統沖洗、排污合格(目測:以排出口的水色和透明度與入水口對比相近，無可見雜物)，再循環試運行2h 以上，且水質正常后才能與空調設備相貫通。

5）在水系統管道最高處設置排氣閥。

圖-凈化空調機組水系統接管（二通電動閥）示意圖

10. 凈化空調機組安裝

1）通風與空調設備應有裝箱清單、設備說明書、產品質量合格證書和產品性能檢測報告等隨機文件，進口設備還應具有商檢合格的證明文件。

2）設備安裝前，應進行開箱檢查，并形成驗收文字記錄。參加人員為建設、監理、施工和廠商等方單位的代表。

3）設備就位前應對其基礎進行驗收，合格后方能安裝。

4）設備的搬運和吊裝必須符合產品說明書的有關規定，并應做好設備的保護工作，防止因搬運或吊裝而造成設備損傷。

5）型號、規格、方向和技術參數應符合設計要求；

6）現場組裝的組合式空氣調節機組應做漏風量的檢測，其漏風量必須符合現行國家標準《組合式空調機組》GB/T14294 的規定。

凈化電氣工程施工操作要點：

1. 橋架安裝要求

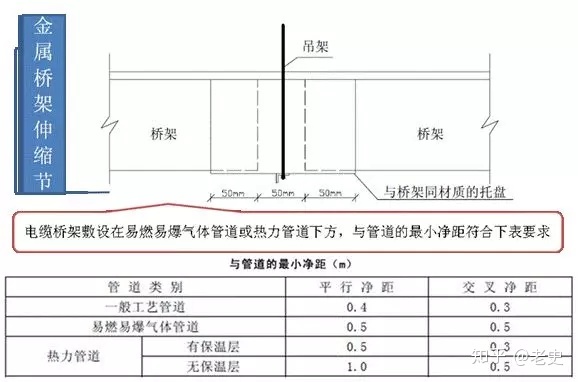

圖-橋架安裝要求

2. 插座安裝要求

1）單相兩孔插座，面對插座的右孔或上孔與相線連接，左孔或下孔與零線連接；單相三孔插座，面對插座的右孔與相線連接，左孔與零線連接。

2）單相三孔、三相四孔及三相五孔插座的接地(PE)或接零(PEN)線接在上孔。插座的接地端子不與零線端子連接。同一場所的三相插座，接線的相序一致。

3）接地(PE)或接零(PEN)線在插座間不串聯連接。

3. 醫用IT電源安裝要求

1）醫用IT系統需要采用額定電壓為450/750V的四芯或五芯防火電纜。

2）醫用IT系統裝用的隔離變壓器的電源側和負載側的回路上，不允許安裝過載防護電器，沒有必要因防過載而切斷重要醫療設備的電源，可采用熔斷器作短路保護。

3）醫用IT系統內需要安裝絕緣監視儀，相線對地出現絕緣故障時，絕緣監視儀立即報警，提醒操作人員系統中已經出現第一個故障，但系統仍能帶故障運行，需在適當?shù)臅r(shí)間找出并排除故障。

4）絕緣監視儀內部阻抗應不小于100kΩ；絕緣監視儀的測試電壓應不大于直流25V；故障情況下，測試電流也不得大于1mA。

5）醫用IT系統內的隔離變壓器安裝在手術室配電箱內，檢修門開向清潔走廊，箱體上有散熱風扇和散熱孔。

4. 等電位聯結要求

1）在手術室配電箱旁邊設置局部等電位聯結端子箱，用黃綠雙色銅芯線將下列部分聯結到端子板上。

PE線、裝置外導電部分、防電場干擾的屏蔽層、隔離變壓器一、二次繞組間的金屬屏蔽層、手術室圍護鋼骨架、金屬墻頂板、風管、基本裝備、無影燈、吊塔、手術床、金屬門。

2）等電位聯結要求見圖-等電位聯結要求。

3）局部等電位聯結端子板與插座PE線端子、固定設備PE線端子以及裝置外可導電部分之間的聯結線和連接點的電阻總和不應大于0.2Ω。

圖-等電位聯結要求

5. 開關安裝要求

1）開關安裝位置便于操作，開關邊緣距門框邊緣的距離0.15～0.2m，開關距地面高度1.3m；

2）相同型號并列安裝及同一室內開關安裝高度一致，且控制有序不錯位。

3）暗裝的開關面板應緊貼墻面，四周無縫隙，安裝牢固，表面光滑整潔、無碎裂、劃傷，裝飾帽齊全。

手術室、設備房自動控制、弱電系統施工操作要點：

1.不同回路、不同電壓、交流和直流導線不應穿于同一鋼管內。

2.取源部件的安裝，應在工藝設備制造或工藝管道預制、安裝的同時進行。

3.安裝取源部件的開孔與焊接工作，必須在工藝管道或設備的防腐、襯里、吹掃和壓力試驗前進行。安裝取源部件不宜在焊縫及其邊緣上開孔及焊接。

4.流量、壓力取源部件的安裝位置應選在介質流束穩定的地方，流量、壓力取源部件的端部不應超出工藝設備或管道的內壁。

5.物位取源部件的安裝位置，應選在物位變化靈敏，且不使檢測元件受到物料沖擊的地方。

6.設備自控系統安裝參照規范GB50093-2013。

7.應在回路電氣檢測完畢后，才接入網絡通訊、呼叫對講、攝像監控終端、主機。

醫用氣體施工操作要點：

醫用氣體施工要點

專業試驗、調試、檢測：

1. 無影燈、吊塔底座過載試驗

無影燈、吊塔底座固定及懸吊裝置，應按燈或塔重量的2倍做過載試驗。

2. 風管系統漏風量測試

1）儀器要求：微壓計最小讀數分格不大于2.0Pa，用于測量壓差。

2）風機要求：風機風壓和風量大于被測定系統或設備的規定試驗壓力及最大允許漏風量的1.2倍。

3）調壓：采用控制節流裝置開度的方法進行試驗壓力的調節。

4）裝置：裝置由風機、連接風管、測壓儀器、整流柵、節流器、標準孔板組成。

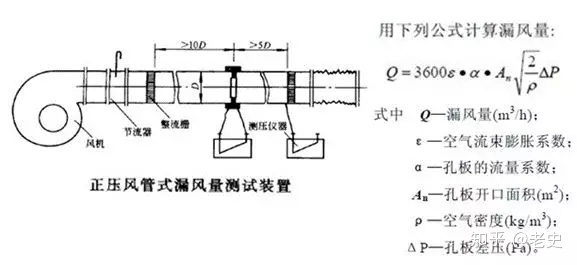

圖-正壓風管式漏風量測試裝置

3. 水系統試壓

1）冷熱水、冷卻水系統的試驗壓力，當工作壓力小于等于1.0MPa 時，為1.5倍工作壓力，但最低不小于0.6MPa；當工作壓力大于1.0MPa 時，為工作壓力加0.5MPa。

2）閥門強度試驗時，試驗壓力為公稱壓力的1.5 倍，持續時間不少于5min，閥門的殼體、填料應無滲漏。嚴密性試驗時，試驗壓力為公稱壓力的1.1 倍；試驗壓力在試驗持續的時間內應保持不變，時間應符合圖-閥門試壓持續時間的規定，以閥瓣密封面無滲漏為合格。

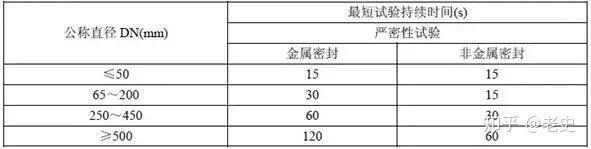

圖-閥門試壓持續時間

4. 醫用氣體試壓和檢漏

1）等于或大于10MPa的高壓導管必須做強度試驗，強度試驗的試驗壓力應等于或大于1.25倍的最高工作壓力；或抽取5%焊接口進行探傷檢查，檢查結果應100%合格。不合格可補焊但不超過2次，補焊后應擴大1倍的數量重新進行檢查，直到100%合格為止。

2）系統安裝后應做氣密檢查。保壓24h后平均每小時漏氣率應不大于圖-漏氣率（%）（≤）的規定。

圖-漏氣率（%）（≤）

5. 高效過濾器檢漏

1）高效過濾器應在潔凈室及凈化空調系統進行全面清掃和系統連續試車12h 以上后，在現場拆開包裝并進行安裝。

2）安裝前需進行外觀檢查和儀器檢漏。目測不得有變形、脫落、斷裂等破損現象；

3）儀器抽檢檢漏應符合產品質量文件的規定。

4）合格后立即安裝，其方向必須正確，安裝后的高效過濾器四周及接口，應嚴密不漏；在調試前應進行掃描檢漏。

5）高效過濾器的檢測采用掃描法，即在過濾器下風側用粒子計數器的等動力采樣頭，放在距離被檢部位表面20～30mm 處，以5～20mm/s 的速度，對過濾器的表面、邊框和封頭膠處進行移動掃描檢查。

6. 電氣試驗

1）等電位聯結安裝完畢后應進行導通性測試，測試用電源可采用空載電壓為4～24V直流或交流電源，測試電流不應小于0.2A，當測得等電位聯結端子板與等電位聯結范圍內的金屬體末端之間的電阻不超過0.2Ω時，可認為等電位聯結合格，如發現導通不良的管道聯接處，應作跨接線。對等電位聯結進行導通性測試，即是對抱箍、聯結件、端子板、聯結線及有關接頭處整個路徑進行檢驗，必須通過檢驗才能證實其有效性。

2）絕緣電阻、接地電阻和接地(PE)或接零(PEN)導通狀態及插座接線正確性的測試。

3）檢驗醫療IT系統的絕緣監視儀和其聲光報警系統的功能。

4）檢驗局部等電位聯結系統的應聯結部分有無遺漏和聯結線的電阻是否合格。

5）檢驗局部等電位聯結端子板的安裝及位置是否恰當。

7. 系統調試

凈化空調系統運行前應在回風、新風的吸入口處和粗、中效過濾器前設置臨時用過濾器(如無紡布等)，實行對系統的保護。凈化空調系統的檢測和調整，應在系統進行全面清掃，且已運行24h 及以上達到穩定后進行。潔凈室潔凈度的檢測，應在空態或靜態下進行。室內潔凈度檢測時，人員不宜多于3 人，均必須穿與潔凈室潔凈度等級相適應的潔凈工作服。

1）單機調試

凈化空調機組、新風機組、排風機組、高靜壓風機盤管、電加熱器、加濕器、防火閥、電動密閉閥、電動水閥、雙位電動定風量閥門、機電一體化控制柜、情報控制面盤、對講、呼叫、背景音樂、攝像監控系統、網絡通訊、醫用氣體匯流排、氣體超欠壓報警等分機調試。

2）系統調試

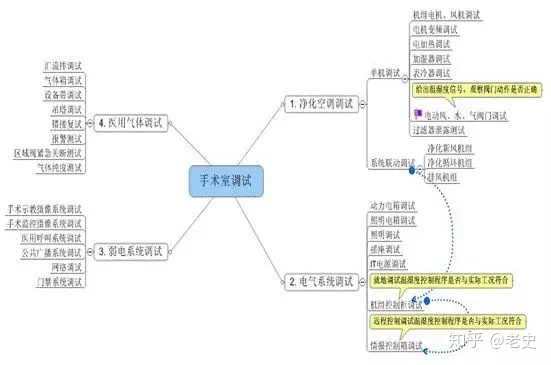

圖-系統調試內容

8. 系統檢測

Ⅰ級潔凈手術室和潔凈輔助用房檢測前，系統應已運行15min，其他潔凈房間應已運行40min。在確認風速、換氣次數和靜壓差的檢測無明顯問題之后，再檢測含塵濃度。

1）檢測工具：微風速儀、分辨率為1Pa的斜管微壓計、數字式溫濕度測量?jī)x（可顯示小數后一位的）、帶倍頻程分析儀的聲級計、高精度數位式照度儀、光散射式粒子計數器（流率不小于2.83L/min）。

2）單向流手術室系統的系統總風量調試結果與設計風量的允許偏差為0～20%，室內各風口風量與設計風量的允許偏差為15%。

3）新風量與設計新風量的允許偏差為10%。

4）空調冷熱水、冷卻水總流量測試結果與設計流量的偏差不應大于10%。

5）工作區截面風速的檢驗

對Ⅰ級潔凈手術室達到100級潔凈度的手術區和有局部100級的Ⅰ級潔凈輔助用房中達到100級潔凈度的區域應先測其工作區截面平均風速，綜合性能檢測結果不應小于0.27m/s，速度均勻度β≤0.25。

6）換氣次數的檢驗

對Ⅱ、Ⅲ、Ⅳ級潔凈手術室和潔凈輔助用房應通過檢測送風口風量換算得出換氣次數，綜合性能檢測結果不應小于潔凈手術部用房技術指標規定范圍的均值，并不應超過此范圍上限的1.2倍或根據需要的設計值的1.2倍。

當測送風面平均風速時，測點高度在送風面下方0.1m以內，測點之間距離不應超過0.3m。測點范圍為送風口邊界內0.05m以內的面積，均勻布點。

7）靜壓差的檢驗

應在潔凈區所有門都關閉的條件下，從平面上最里面的房間依次向外或從空氣潔凈度級別最高的房間依次向低級別的房間，測出有孔洞相通的相鄰兩間潔凈用房的靜壓差，綜合性能測定結果應大于規范要求。

測定高度距地面0.8m，測孔截面平行于氣流方向，測點選在無渦流無回風口的位置。

8）潔凈度級別的檢驗

當送風口集中布置時，應對手術區和周邊區分別檢測。當送風口分散布置時，按全室統一布點檢測，測點可均布，但不應布置在送風口正下方。

9）溫濕度的檢測

夏季工況應在當?shù)孛磕曜顭嵩碌臈l件下檢測，冬季工況應在當?shù)孛磕曜罾湓碌臈l件下檢測。室內溫濕度測定為距地面0.8m高的中心點，檢測結果應符合潔凈手術部用房技術指標規定。測出室內的溫濕度之后，應同時測出室外溫濕度。

10）噪聲的檢測

噪聲檢測宜在外界干擾較小的晚間進行，以A聲級為準。不足15m2的房間在室中心1.1m高處測一點，超過15 m2的在室中心和四角共測5點，檢測結果應符合潔凈手術部用房技術指標的規定。全部噪聲測定之后，應關閉凈化空調系統測定背景噪聲，當背景噪聲與室內噪聲之差小于10dB時，室內噪聲應按常規予以修正。

11）照度的檢測

照度檢測應在光源輸出趨于穩定(新日光燈和新白熾燈必須已使用超過10h，舊日光燈已點燃15min，舊白熾燈已點燃5min)，不開無影燈，無自然采光條件下進行。 測點距地面0.8m，離墻面0.5m，按間距不超過2m均勻布點，不刻意在燈下或避開燈下選點。各點中最小的照度值應符合潔凈手術部用房技術指標的規定。對大型以上(含大型)手術室，應校核照度均勻度。

12）新風量的檢測

新風量的檢測應在室外無風或微風條件下進行。 通過測定新風口風速或新風管中的風速，換算成新風量，結果應在室內靜壓達到標準的前提下不低于規范要求。

13）細菌濃度的檢測

細菌濃度宜在其他項目檢測完畢，對全室表面進行常規消毒之后進行。

圖-系統檢測內容和要求

材料與設備：

建筑裝飾主材和主要裝備：

1.ICI防菌涂料性能

抗菌、持久抑菌 安全無毒 高效除菌；更耐擦洗、可經多次擦洗，顏色依然靚麗如新；氣味清新、使室內空氣清新自然；流平性好、高遮蓋力。

2.1.2mm厚電鍍鋅鋼板性能

涂裝性和耐腐蝕性、焊接性、加工性極優。電鍍鋅鋼板普遍用于汽車、家電等領域。

3.2.0mm厚諾拉橡膠地材

尺寸穩定、抗香煙燒灼、卓越的防火及吸收腳步聲性能、永久彈性、抗化學品、抗靜電、防滑 。

4.氣密感應門

蓋板防塵設計、門體四周安裝有橡膠密封條，保持氣密性、氣密沉降功能、安全防撞電眼、電機安全保護功能及擁有備用電源。

手術室主要裝備：

1.不銹鋼器械柜、藥品柜、麻醉柜性能

采用優質不銹鋼板，精密加工而成，式樣美觀、大方、不起塵、易清潔，配置不銹鋼框體玻璃移門、倒角玻璃層板、不銹鋼抽屜，功能齊全。

2.觀片燈：微電腦LED顯示調光、自動感應功能。

3.低溫冷庫、保暖箱性能

PID氣套方式實現了溫度變化小，溫度高的恒溫環境。寬闊的溫度控制范圍：室溫＋5℃～＋80℃，實現了從常溫到高溫的培養。微電腦定時控制，實現了高精度的時間管理。自動設定溫度報警、獨立超升防止回路、設置鎖定、自動診斷功能、儲存后援可在機器發生故障時，保護培養物品。

建筑電氣主材和設備：

1.強弱電一體化控制柜性能

強弱電一體化設計、歐洲標準布線方式、高效可靠的散熱性能、方便可靠的接線端子、清晰便查的接線號碼、變頻調速和配置PLC控制器。

2.多功能情報控制箱性能

集成了凈化機組啟停、高低速、溫濕度顯示、控制、時間顯示、設定、計時顯示、設定、高效過濾器報警、醫氣高低壓報警、漏電報警、無影燈開關、調光、凈化燈帶開關、觀片燈、術中燈開關、呼叫對講等功能并與現場控制單元通信，實現就地、遠控等功能，觸摸式屏設計，便于醫務人員集中操作控制。

3.IT電源

ES710單相隔離變壓器、107TD47絕緣監視儀、MK2007外接報警顯示和測試儀、STW2電流互感器、AN450電源組成，符合IEC60364-7-710和GB16895.24-2005標準。

凈化空調設備、主材：

1.潔凈送風天花性能

采用先進的阻漏和主流區理論，單向氣流、斷面風速均勻性好、氣流密集、平行、抗干擾性好、氣流擴展角小、斷面平均速度衰減滿、零壓密封、過濾器不需檢漏。

2.凈化空調機組性能

雙冷源深度除濕、熱管輔助抽濕、多效熱回收防凍、新風旁通防凍、部件電腦選型、功能優化匹配。

自控設備：運用集散控制原理，通過西門子自控PLC控制器，將溫濕度傳感器、壓差變送器、壓差開關、冷熱水閥執行器有機地集合在一起，實現手術室的有效控制。調節功能強大、具備P、PI、PID及數字控制功能，操作模式可切換。

醫用氣體設備和主材：

1.醫用銅管

符合YS/T650標準，經過脫脂處理，充氮?dú)獗Ｗo(hù)。

2.氣體終端

配備兩個止回閥，定位銷、定位孔設計防止機械安裝錯位。

質量控制：

1.質量驗收標準

《通風與空調工程施工質量驗收規范》（GB50243-2016）

《建筑電氣工程施工質量驗收規范 》（GB50303-2015）

《建筑給水排水及采暖工程施工質量驗收規范 》（GB50242-2016）

《建筑裝飾裝修工程質量驗收規范》（GB50210-2011）

2.竣工質量驗收

建設方對經過施工方調試，凈化空調基本參數達到合格后的潔凈手術部的施工、安裝質量進行檢查認可。

3.綜合性能評定

評定標準：《醫院潔凈手術部建筑技術規范》（GB50333-2013）

由第三方對已竣工驗收的潔凈手術部的等級指標和技術指標進行全面檢測和評定。

安全措施

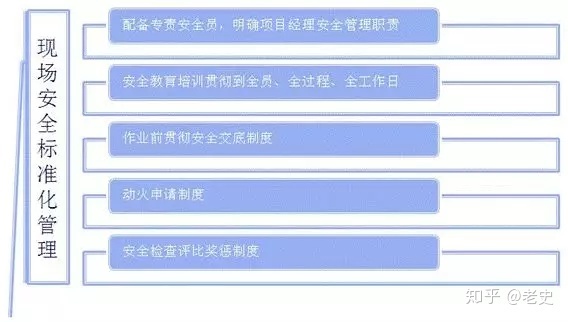

圖-現場安全措施

環保措施

圖-現場施工環保措施

施工流程標準化，品質穩定、節約時間：

凈化空調、凈化電氣、醫用氣體、凈化裝飾工程各項施工工藝都有標準化作業流程。按照標準作業流程，消除了無效工作，分項工藝品質也穩定，安裝工作有序、均衡地完成。

本文來源于互聯網，標注作者：江蘇環亞，暖通南社整理編輯。
