全自動風壓差檢測報警器（除塵壓差報警器）介紹：

全自動風壓差檢測報警器（除塵壓差報警器）產品應用：

本裝置可用于板材加工、家具制造、鑄造工業、陶瓷工業、玻璃工業、耐火材料、水泥建材、砂輪制造、化工制品、機械加工等行業的環保除塵報警保護系 統中，實現對除塵系 統的穩定運行提供基礎的數據支撐，對除塵系 統運行過程中出現的異常信息進行報警處理，提高了除塵設備的運行效率，保障了除塵系 統的安 全穩定運行，以達到環保除塵目的。

壓差報警器有兩個壓力端，分為高壓端(H)和低壓端(L)。測量高壓端和低壓端之間的壓差。那么如何確定差壓范圍呢？首先要考慮被測系 統正常工作時的系 統壓力，也可以說是單邊壓力。其次要確定被測端和參考端壓差的值，即壓差報警器的范圍。如果被測裝置的高壓端壓力必 須高于低壓端，那么可以選擇單個范圍，比如0-1Kpa，0-10Kpa；如果不能判斷高壓端，可以選擇+-1KPa，+-10Kpa，這樣兩端可以隨意連接，測試更方便。

例1:檢查過濾器的性能是否符合標 準。過濾器的進口壓力為300KPa，過濾器的出口壓力小于280KPa時需要更換過濾器。那么，選擇差壓變送器時，可以根據系 統壓力為300KPa，差壓范圍為20Kpa的參數進行選擇。

例2:檢測兩個高壓罐內壓力的一 致性。罐內標 準壓力為1兆帕，兩個罐同時充氣，確保兩個罐內壓差小于1千帕。然后我們可以根據系 統壓力1兆帕、差壓+-1千帕的參數選擇差壓變送器的范圍。

全自動風壓差檢測報警器（除塵壓差報警器）使用說明：

壓差報警器采用進口高性能感壓芯片，配合先 進的電路處理和溫度補償技術，能測量氣體壓差大小。具有靈敏度高、精度高、抗過載能力、抗干擾能力、長 期穩定可 靠等優點。

1.接線說明：

壓差報警器內有一個8P接線端子排，如右圖，1、2接220V交流電，6、7、8分別為繼電器的常閉、常開、公共端。

2.面板說明：

如圖，PV顯示測量值，SV顯示報警值，當測量值大于報警值時壓差報警器報警。壓差報警器有兩路報警輸出AL1和AL2。AL1報警時AL1指示燈亮，報警指示燈閃爍并發出蜂鳴聲，AL2報警時AL2指示燈亮，繼電器動作，繼電器接口為8P端子排上右邊(6、7、8)三個接線柱。

壓差報警器上電默認顯示SV1的報警值，SV1和SV2出廠默認值為1500，即壓差大于1500PA時報警器報警。按設置鍵切換顯示兩路報警值SV1和SV2， 按增加和減少鍵設置報警值。

3.安裝方法：

1.自攻螺釘安裝，打開面蓋，從4個角的安裝孔放入自攻螺釘，固定于墻面、安裝板上，再蓋回面蓋。

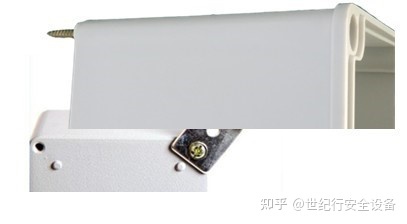

2.掛腳安裝，報警器配有4個安裝掛腳，可以在殼體底部安裝掛腳，然后掛腳用螺釘固定于墻面或安裝板上。

4.安裝注意事項：

1.接口尺寸：φ8寶塔頭，長口為高壓接口，短口為低壓接口，若接反PV值為負值。

2.測干凈氣體時可以任意安裝，測潮濕、臟氣體時接壓口必 須垂直于地面安裝，避免異物進入接壓口。
