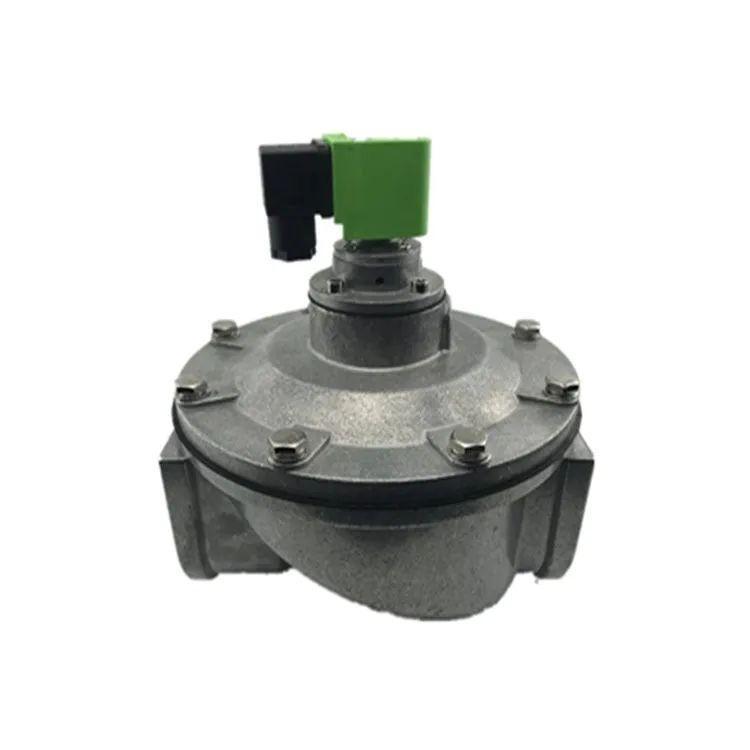

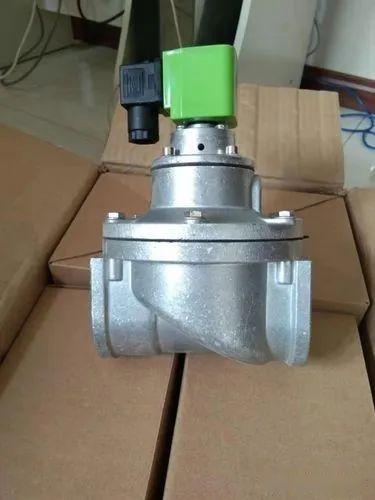

直通式脈沖閥

直通式脈沖閥的構造特點是空氣進出口中心線在一條直線上，故稱直通閥。

脈沖閥膜片把脈沖閥分為前、后兩個氣室，接通壓縮空氣時脈沖閥處于關閉狀態

開啟動作原理與直角閥相同，只是氣流噴射時的流動方向如圖所示。

直通式脈沖閥的優點是安裝方便，常用于氣箱脈沖除塵器；缺點是氣流經過閥體阻力較大。

結構特點：

直通式電磁閥的先導控制裝置選用含碳量極低的導磁材質，經過了真空磁性處理，消除了雜質，增強了磁感應強度和透磁率，使磁軛銜鐵動作靈敏可靠。

直通式電磁脈沖閥上的節流孔、卸荷孔與脈沖閥腔匹配，通過試驗取最佳值，使電直通式磁脈沖閥在噴吹時有較大的的沖擊力和較快的開關性能并最大限度地保證了膜片有較大的抬起高度，使電磁脈沖閥單位時間的噴吹量提高。

膜片：選用高性能進口膜片，保證電磁脈沖閥長期可靠的工作。

先進的制造設備和檢測儀器來保證彈簧的質量（彈簧成份化驗分析儀等）。

直通式電磁脈沖閥簡稱為直通閥，進出口之間是180度，它適用于儲氣筒與除塵噴吹管的安裝連接，氣流，能提供符合要求的脈沖清灰氣流。

直通式電磁脈沖閥是由電磁先導閥及主閥兩在部分組成，當通電時，鐵芯被電磁力吸起，打開先導閥口，使膜片上腔的介質壓力下降，此時閥端壓力下降，由于閥端壓力相比增大，推開膜片使介質進入閥門的出口端呈開啟狀態。當斷電后，鐵芯被重力及彈簧復位，關閉先導閥口，使膜片上腔壓力上升，將膜片推下關閉主閥口中，此時閥門呈關閉狀態。

技術參數和指標：

工作壓力：0.2~0.6MPa

工作介質：清潔空氣

電壓：DC24V（AC220V/50Hz）

電流：1.25A（0.5A）

防護等級：IP65

使用環境：1、常溫膜片 -10℃~55℃

2、空氣相對濕度不超過85%

膜片壽命：100萬次
