某工廠一離心鍋爐引風機使用當中，發現振動偏大，對該風機進行振動測試，獲得如圖1所示的振動測試圖。

圖1 振動測試圖

診斷意見：根據采集到的波形圖，分析出的數據為：軸向振動 11.3mm/s，徑向振動10.5mm/s。從頻譜圖（圖2）上看，電動機軸向測點，工頻12.34Hz處較高（1倍頻高），達到 10.8mm/s。頻率為 24.7Hz 處的振速突出，達到 12.7mm/s，是振動的主要來源。

圖2 調整前頻譜圖

通過頻譜圖已比較明顯地反映出，風機出現2倍頻率成分，振動有方向性，軸向振動較大，由此判斷電動機軸和風機軸同時存在角向不對中和徑向不對中缺陷。

處理措施：維修人員對該風機進行重新調整，利用激光對中儀器重新調試對中。

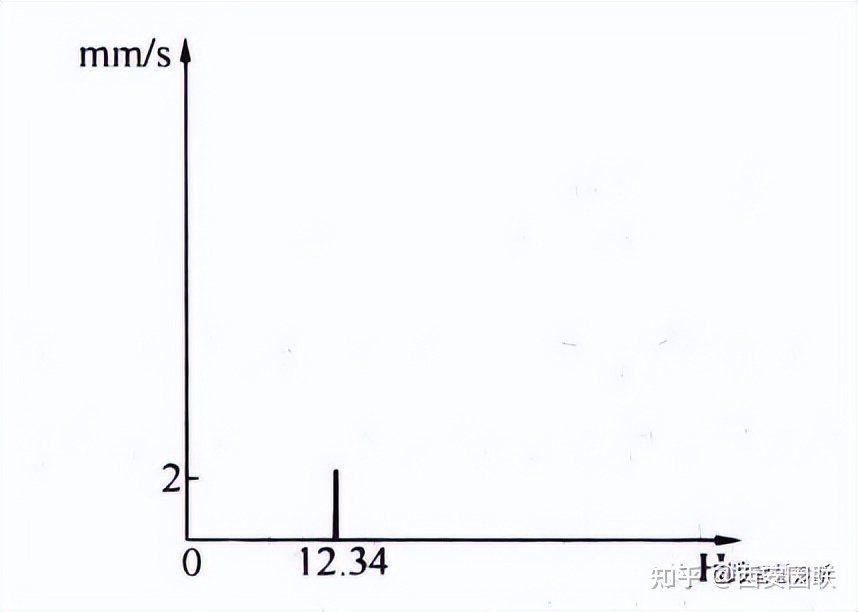

生產驗證：調整完畢后試機，振動馬上大幅度下降，電動機軸向測點工頻振動檢測結果為2. 1mm/s，如圖3所示，在正常運行范圍之內。

圖3 調整后頻譜圖
