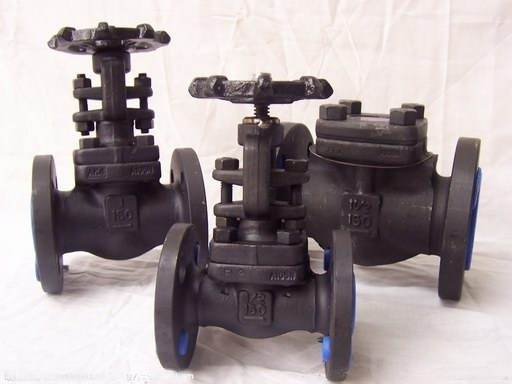

上海閥盛閥門制造有限公司主要生產鍛鋼法蘭閘閥，可提供鍛鋼法蘭閘閥價格，鍛鋼法蘭閘閥說明書，鍛鋼法蘭閘閥實物圖，鍛鋼法蘭閘閥結構圖，鍛鋼法蘭閘閥外形尺寸，鍛鋼法蘭閘閥執行標準，鍛鋼法蘭閘閥工作原理，鍛鋼法蘭閘閥作用特點。鍛鋼法蘭閘閥產品引用標準：
設計與制造：API 600
結構長度：ANSI B 16.10
壓力溫度等級：ANSI B 16.34
試驗與檢驗：API 598 鍛鋼法蘭閘閥產品用途：
鍛鋼法蘭閘閥適用于ANSI Class 150～2500，工作溫度＜600℃的石油、化工、火力電站等各種工況的管路上，切斷或接通管路介質。適用介質為：水、油品、蒸汽等。操作方式有：手動、齒輪傳動、電動、氣動等。鍛鋼法蘭閘閥產品結構特點：
1.產品設計制造按API標準，密封可靠，性能優良、能與進口設備配套使用。
2.600Lb以上閘板與閥座密封采用司太立（stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫，耐腐蝕，抗擦傷性能好、使用壽命長
3.閥桿經調質和表面氮化處理，有良好的抗腐蝕性和抗擦傷性。
4.采用楔式彈性閘板結構，中大口徑設置滾動軸承，啟閉輕松。
5.閥體材料品種齊全，填料、墊片根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
6.1500LB、2500LB中腔采用壓力自緊式密封結構。密封性能隨內壓升高而升高，可靠性高。

7.倒密封采用不銹鋼螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，倒密封可靠，填料更換和維修可在不停機情況下進行，方便快捷不影響系統運行。
鍛鋼法蘭閘閥主要零件的材料說明：閥體WCBWC1WC6WC9ZGCr5MoCF8CF8M ZGCr18Ni9TiCF3CF3M閥蓋WCB12Cr1MoV WC112Cr1MoV WC612Cr1MoV WC912Cr1MoV ZGCr5Mo304 CF8316 CF8MCF3CF3M支架WCBWCBWCBWCBWCBCF8CF8MCF3CF3M閘板WCBWC1WC6WC9ZGCr5MoCF8CF8MCF3CF3M閥桿2Cr1325Cr2MoV閥座25304304304304304304304304密封環包覆墊、增強柔性石墨填料增強柔性石墨閥桿螺母ZCuA110Fe3法蘭標準符合API 602，MSS-SP-118（可采用標準）和ANSI B16.34、B35352。檢驗與測試按API598，標志按MSS-Sp-25。鍛鋼法蘭閘閥采用以下結構全徑或縮徑
結構長度按ANSI B16.10
法蘭尺寸按ANSI B16.5
壓力自緊式閥蓋
明桿支架型（OS&Y）
自定心壓板壓套式
整體上密封座
整體閥體法蘭
對焊接端符合ASME B16.25
RTJ閥體閥蓋連接形式
螺栓連接、纏繞墊片密封式閥蓋，螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊密封閥蓋鍛鋼法蘭端閘閥 150Lb-600Lb標準材質明細表序號零件名稱CS to ASTMAS to ASTMSS to ASTMType A105NType F22Type F304(L)Type F316(L)1閥體A105NA182 F22A182 F304(L)A182 F316(L)2閥座A276 420A276 304A276 304(L)A276 316(L)3閘板A182 F430A182 F304A182 F304(L)A182 F316(L)4閥桿A182 F6aA182 F304A182 F304(L)A182 F316(L)5墊片316夾柔性石墨316夾PTFE6閥蓋A105A182 F22A182 F304(L)A182 F316(L)7閥蓋螺栓A193 B7A193 B16A193 B8A193 B8M8圓柱銷A276 420A276 3049填料壓套A276 410A182 F304(L)A182 F316(L)10活節螺栓A193 B7A193 B16A193 B8A193 B8M11填料壓板A105A182 F30412螺母A194 2HA194 4A194 8A194 8M13閥桿螺母A276 42014鎖緊螺母A194 2HA194 4A194 8A194 8M15銘牌SS16手輪A19717潤滑墊片A273 43118填料柔性石墨PTFE適用介質水、蒸汽、油品等水、蒸氣、油品等硝酸、醋酸等適用溫度-29°C～425°C-29°C～550°C-29°C～200°C注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；鍛鋼法蘭閘閥尺寸（mm)和重量（Kg）NPS1/23/4111/411/22L(RF)
L1(BW)150Lb108117127140165203300Lb145152165178190216600Lb165190216229241292H（開）150,300Lb158169197236246283600Lb169197236246283320W100100125160160180重量150RTJ4.55.28.211.512.520.3BW2.83.35.47.18.212.5300RTJ4.86.29.31415.523.4BW3.54.46.88.19.215.4600RTJ5.97.410.416.217.518.3BW4.55.18.210.512.420.1鍛鋼法蘭端閘閥 900Lb-1500Lb標準材質明細表序號零件名稱CS to ASTMAS to ASTMSS to ASTMType A105NType F22Type F304(L)Type F316(L)1閥體A105NA182 F22A182 F304(L)A182 F316(L)2閥座A276 420A276 304A276 304(L)A276 316(L)3閘板A182 F430A182 F304A182 F304(L)A182 F316(L)4閥桿A182 F6aA182 F304A182 F304(L)A182 F316(L)5墊片316夾柔性石墨316夾PTFE6閥蓋A105A182 F22A182 F304(L)A182 F316(L)7閥蓋螺栓A193 B7A193 B16A193 B8A193 B8M8圓柱銷A276 420A276 3049填料壓套A276 410A182 F304(L)A182 F316(L)10活節螺栓A193 B7A193 B16A193 B8A193 B8M11填料壓板A105A182 F30412螺母A194 2HA194 4A194 8A194 8M13閥桿螺母A276 42014鎖緊螺母A194 2HA194 4A194 8A194 8M15銘牌SS16手輪A19717潤滑墊片A273 43118填料柔性石墨PTFE適用介質水、蒸汽、油品等水、蒸氣、油品等硝酸、醋酸等適用溫度-29°C～425°C-29°C～550°C-29°C～200°C注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；鍛鋼法蘭閘閥尺寸（mm)和重量（Kg）NPS1/23/4111/411/22L(RTJ)900-1500Lb216229254279305371L1(BW)900-1500Lb216229254279305368H（開）197197236246283330W125125160160180200重量RTJ7.211.515.616.222.632.8BW5.29.312.413.818.927.5
