ZJHQ氣動三通合流調節閥、ZJHX氣動三通分流調節閥，由氣動薄膜多彈簧執行機構和三通閥組成。
用新型ZHA/B多彈簧執行機構代替老式ZMA/B執行機構，具有高度低、重量輕、安裝維修簡便等優點。
三通閥閥芯結構采用圓筒薄壁窗口，并采用閥芯側面導向。應用于比例調節閥或旁路調節，尤其適用于石油工業熱交換器的流體溫度控制系統的調節，一臺三通閥可代替兩臺單座閥或雙座閥使用，占據空間體積小，節省安裝管道及費用。 氣動三通調節閥廣泛應用于精確控制氣體、液體等介質的工藝參數如壓力、流量、溫度、液位等,使之保持在給定值。合流閥可將兩種流體經三通閥混合成一種流體流出，分流閥則將一種流體通過三通閥分成二路流出，當口徑DN≤65mm時，由于介質作用在閥芯口的不平衡力小，分流閥可用合流閥替代。

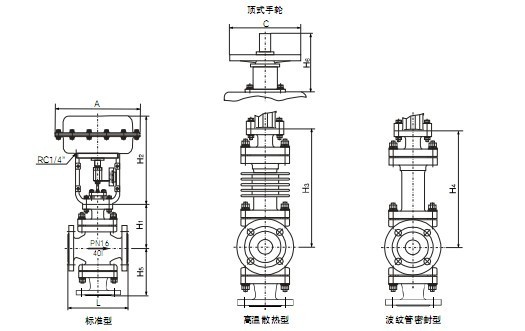

本系列產品有三通合流及三通分流兩種。公稱壓力PN1.6、4.0、6.4MPa；公稱通徑DN25～300,適用流體溫度-60℃～450℃,允許泄漏量為Ⅳ級,流量特性有直線、拋物線兩種。氣動三通調節閥 技術參數和性能 閥體型式直通鑄造球型閥公稱通徑合流閥：25~300mm、分流閥：80~300mm公稱壓力PN1.6、4.0、6.4MPa法蘭標準JB/T79.1-94、79.2-94等材料鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等上閥蓋標準型-17~+230℃、散熱型+230~+450℃、波紋管密封型-40~+350℃壓蓋型式螺栓壓緊式填料V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石墨填料閥內組件閥芯型式薄壁圓筒型閥芯流量特性拋物線特性和線性特性材料不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不銹鋼堆鎳焊司太萊合金、鈦和耐腐蝕合金等。執行機構型式ZHA/B多彈簧薄膜執行機構型號ZHA/B-22ZHA/B-23ZHA/B-34ZHA/B-45ZHA/B-56有效面積cm23503505609001400行程mm10、16254040、60100彈簧范圍KPa20~100（標準）、20-60、60-100、40-200、80-240膜片材料丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布供氣壓力140~400KPa氣源借口RC1/4″環境溫度-30~+70℃閥作用形式 氣關式（B）——失氣時閥位開（FO）；氣開式（K）——失氣時閥位關（FC）附件定位器、空氣過濾器減壓器、保位閥、行程開關、閥位傳送器、手輪機構等。氣動三通調節閥 性能項 目不帶定位器帶定位器基本誤差%±6.0±1.5回 差%≤5≤1.5死 區%≤4≤0.6  始終點偏差%氣開始點±2.5±1.5終點±6.0氣關始點±6.0終點±2.5額定行程偏差%≤2.5泄露量1/h0.1%×閥額定容量可調范圍R30:01:00 氣動三通調節閥 主要外形尺寸公稱通徑DN 253240506580100125150200250300LPN16/40185200220250275300350410450550640720PN64200210235265295320370440475570670750A285285285285360360360470470470580580H1PN16/40155175180200235250260330350420  PN64165175185205245255270335365430  H2&, amp;, amp;, amp;, lt;, /, P>298298298298380380380510510510  H3PN16/40235247256268364384394465470540  PN64245265268278381390400470485540  H4PN16/40364425430445660680690748740780  PN64364425435450665690700750750795  H5合流PN16/40140150160180200210220260280320474580PN64150170180200220240260300320380474580分流PN16/40—————225245285305350540612PN64—————265285325345410540612C220220220220270270270320320320  H6180180180180236236236310310310  重量PN16/4028303946758198148188285  PN64323749619298119191222330  注：1、表中重量為不帶附件標準型數據，也可安裝側裝式手輪。
2、閥體法蘭及法蘭端面距可按用戶指定標準制造，如：ANSI，JIS,DIN等標準。
