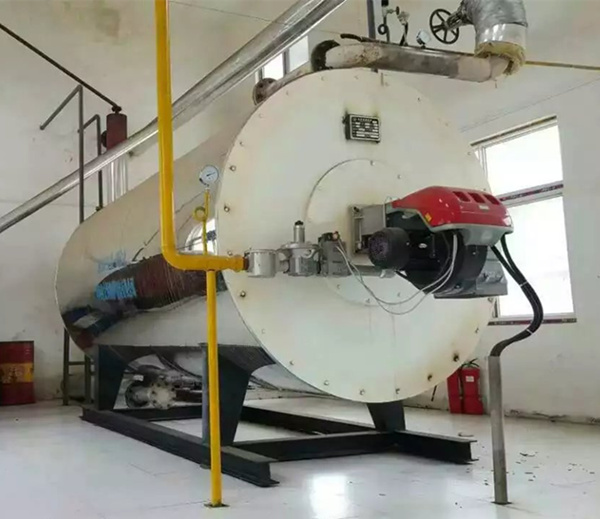

YY(Q)W系列燃油(氣)有機熱載體爐 導熱油爐規格型號：1.75噸-16.6噸熱效率：92％適用燃料：燃油、氣、甲醇應用范圍：化工、油脂、石化、紡織、印染、塑料、橡膠、纖維、碳素、建筑、水泥、瀝青、金屬、木材加工、造紙印刷等簡介：YY(Q)W系列燃油（氣）導熱有爐以油（氣）為燃料，以導熱油為介質，利用熱油輪回油泵強制介質進行液相輪回，將熱能輸送給用熱設備后再返回導熱油爐重新加熱，從而實現了在低壓力下獲得高工作溫度介質的功能，并且能對介質運行進行高精密控制。售后服務承諾：
本公司負責鍋爐本體安裝調試，及鍋爐操作和保養
本公司備有售后服務專車，解決疑難問題，每季度定期免費上門服務
本公司所生產的產品因質量問題或達不到技術參數的，我公司承諾如下：包退、包換、包修、包賠一切損失。

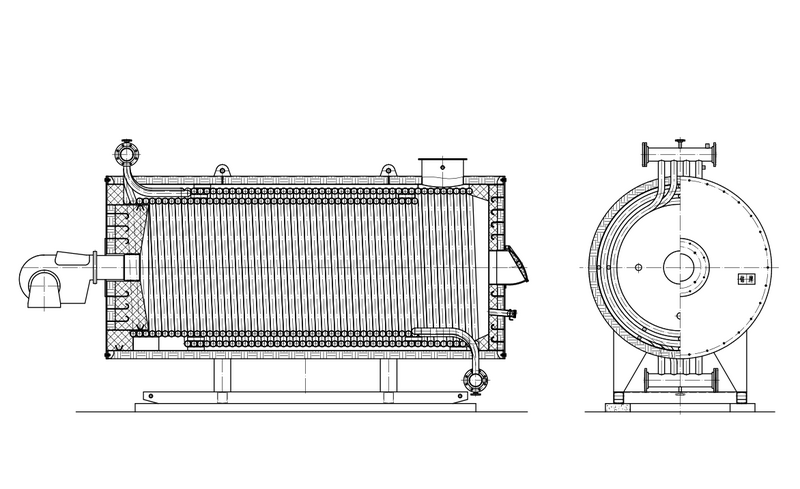

銷售電話： 13939428778 0394-6776288產品介紹YY(Q)W系列燃油（氣）導熱有爐以油（氣）為燃料，以導熱油為介質，利用熱油輪回油泵強制介質進行液相輪回，將熱能輸送給用熱設備后再返回導熱油爐重新加熱，從而實現了在低壓力下獲得高工作溫度介質的功能，并且能對介質運行進行高精密控制。又因為鍋爐模塊可以整體安裝，運行維修便利，是一種安全、高效、節能的理想首選供熱設備。燃燒油（氣）有燃燒器點火后產生的高溫火焰進入內盤管內形成輻射受熱面，進過內盤爐管后部向前旋轉180℃進入內管、中管和外管的夾層區形成對流受熱面。然后在夾層的上部進入中管和外管的第二夾層區，最后在第二夾層區的后部經煙囪排入大氣。性能優勢1、液相循環供熱，無冷凝排放熱損失，供熱系統熱效率高。2、獲得低壓高溫熱介質，供熱均勻，調節方便，可以滿足精確的工藝溫度的要求。3、工作介質受熱及放熱和溫度升降對體積的變化，在系統內有補償技術措施。4、循環供熱前有嚴格控制工作介質內空氣、水分及其他低揮發物含量的技術措施。5、大直徑燃燒室：鍋爐燃燒室由大直徑盤管組成，燃料燃燒空間足，燃燒完全，熱效率高。6、最佳盤管設計：爐體內、外螺旋盤管采用多頭、小管徑鋼管制成，盤管的熱膨脹性能好、應力低、安全可靠。7、最佳流程設計：煙氣三回程，介質流經內外盤管，流速均勻，運行安全、穩定。8、出力足：受熱面布置合理，面積大，傳熱效果好，效率高、出力穩定充足。9、煙箱密封獨特：爐蓋采用整體結構，多級迷宮式密封，密封工藝和材料特制，壓縮性好，完全隔阻煙氣的泄露，可重復使用。10、自動控制措施完善：(1)精確控制出油溫度;(2)對介質溫度、壓力及超煙等設置多重控制保護，確保運行安全可靠。11、自動控制水平領先：鍋爐控制器采用西門子/德力西電器元件，性能可靠。實現人機對話和遠程控制功能。技術參數數據型號參數YY(Q)W-300Y(Q)(25)YY(Q)W-350Y(Q)(35)YY(Q)W-600Y(Q)(50)YY(Q)W-900Y(Q)(75)YY(Q)W-1200Y(Q)(100)YY(Q)W-1500Y(Q)(125)YY(Q)W-1800Y(Q)(150)YY(Q)W-2400Y(Q)(200)YY(Q)W-3000Y(Q)(250)YY(Q)W-3500Y(Q)(300)YY(Q)W-4000Y(Q)(350)YY(Q)W-4600Y(Q)(400)YY(Q)W-6000Y(Q)(500)YY(Q)W-7100Y(Q)(600)額定熱功率（KW）3003506009001200150018002400300035004000460060007100熱效率（%）>90設計工作壓力（MPa）1.01.01.01.01.01.01.01.01.01.01.01.11.11.1介質最高溫度（℃）320爐內容油量（m3）0.210.250.280.440.71.01.482.23.54.75.77.28.59.5循環油量（m3/h）40406080100100150200200250250250300300配管連接口徑（DN）100100100100125125125150150200200200250250全套系統裝機容量（KW）171727404042457070858585100100外型尺寸（mm）A10161016121614161716171620002000232025002520308032203400L120502350305032903300390044005100530060006200640080008400L226503000355038004065466549005900620069007200740090009400L3300300250250300300350350350400400450450450L4500500350370600620400650700700700750750750H1900900900100013501350150015001700170017001800200024002600H275075092010101100110012001300145014501550176018001852H37007008209301100105012501200140014001500170018001900H465065081090095095011001100130013001400160018001890設備總重（Kg）175019503580429049005450655011400146001660025000282003076035340基本尺寸（mm）89011901750177020002470262037003900460048205000660070001150145020002100230027503450400042004900510053006900730070070072088011501150112013001500150016001800220024001100110090011001550151016001700190019002000220026002500450450450450450450450450450450450450450450工作原理
